TWO

Sistema Constructivo Premium y de bajo costo.

Reemplaza a las:

Casas Prefabricadas

Casas Modulares

Ejemplo de muros de cemento tableteado, voladizos, etc.

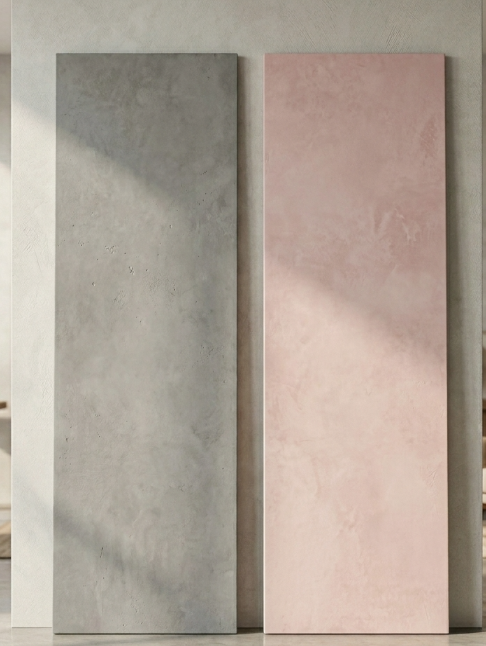

Ejemplo terminación Microcemento entablado

Características Principales

Base Modular 0.81 x 1.4 mts

Paneles 1er Piso:

2.8 mts altura x 0.85 ancho

Peso aprox: 21 kg/m2

Pies derecho : pilares pino 2x4" c/81 +

Extensión longitud c/acero galv.  hasta 3,3 mts - hacia fundaciones

Paneles 2° Piso

No incluyen extensiones de acero galvanizado.

Se reemplazan por tablas de pino de empalme de 1"

Altura Exterior: +- 2.800 mm - Altura Interior: +- 2640 mm

Detalle de Paneles

Los Paneles K para muros estructurales  , están conformados por:

Cara Interior:  Cubierta de Pino ( 80%) - Cellux ( 20%) de +- 20 mm de espesor El  entablado, dispuesto horizontalmente ,  descansa a su vez sobre entablado perimetral longitudinal interior que se repite c/40.5 cm.

Cara Exterior:  Plancha Cellux/Malla Hexagonal Galv. y Malla de Fibra de Vidrio. - 10 mm espesor.

Cámaras Aislantes: 3 cámaras de aire interiores selladas herméticamente y separadas entre si, en lo principal,  por planchas de poliestireno de 10 mm de espesor.

Pies derecho de madera de 2" espesor c/81 cm de ancho.

Conexión a Fundaciones: Los paneles del primer piso se extienden, con "U"es de aceros galvanizado, que nacen desde el centro del panel   hasta el interior de fundaciones. Longitud de extensiones: 1 metro., Las extensiones se  insertan en panel al instalarlo.

Bastidor Modular Pino: 0.81 mts ancho x (1.4 x 2)  mts altura con  3 tacos distanciadores de madera cada 70 cm longitudinalmente y 40.5 cm horizontalmente, para descanso de cubierta interior y separación de espesor de panel. Cada 70 cm, en contracara se disponen entablados horizontales complementarios para soporte  de descanso de 2a cubierta., la que es atornillada y pegada con Microcemento Atiesamiento complementario de plancha con malla galvanizada con extensiones de malla de fibra de vidrio y microcemento hacia pies derecho, para conformar estructura monolítica integral.

Los Paneles para segundo piso incluyen extensiones de tablas de madera para añadir en instalación como interconectores  de paneles de entre pisos, Estas reemplazan a lo aceros de fundaciones que incluyen los paneles del primer piso. La Cara Interior del Panel es mas corta que Cara exterior (Para Cuadratura con Panel Entrepiso)

Terminación de paneles : Microcemento AT70  con propiedades aislantes, biocida, impermeabilizantes y  protectoras de  planchas Cellux ( Revestimiento anti térmicas y  anti hongos. Revestimiento complementario  Heat Reflective Advantage ( Nano Shielding) sobre microcemento para refuerzo relevante  de propiedades térmicas y de protección al fuego.

Interconexión de paneles y terminación de cantos de unión en obra.

Sistema simplificado y rápido de  interconexión entre paneles  que facilita instalaciones eléctricas, sanitarias e instalación de paneles.

Variantes de paneles

1- Paneles de 0.61 y 0.74 mts de ancho - Cubiertas de Terciado > 16 mm espesor en vez de Pino/Cellux

2- Paneles diseñados para 2 pisos de altura. Si desea mayor altura los paneles son reforzados estructuralmente.

Ver sistema de instalación de Paneles

Ver Sistema Radier

 Ver sistema de Fundaciones

Precio Paneles

1.95 UF / m2 + IVA - Puestos en Planta

Fabricación personalizada

Caras Exteriores

Terminación

 Microcemento AT70

Caras Interiores

Microcemento AT70

Cantos Perimetrales

Se retapan en obra.

Para Instalaciones sobre Radier o sobrecimientos  preexistentes:

Prefiera paneles sin extensión de pilares de acero. En caso contrario, prefiera opciones sugeridas.

Cálculo de Transmitancia Térmica de Paneles

Aislación Premium

Heat Reflective Advantage Coating  + Microcemento AT 70 con propiedades aislantes +Panel K con 3 Cámaras interiores de Aire selladas herméticamente separadas por Poliestireno de 10 mm de espesor. 136 mm espesor panel

U de Panel K:   U = 0.36 W / m2 K

Fuente de cálculo: IA

Exigencia normativa Zona 3 : Región Metropolitana

U = 1.9 W / m2 K - Valor máximo permitido

Para considerar una vivienda como de alta eficiencia térmica, el indicador de transmitancia térmica "U" debe acercarse a 0.5 W / m2 K, Los Paneles  K para muros superan en el cálculo ese rango y exceden con creces la exigencia mínimas para todas las zonas climáticas de Chile, desde Arica a Magallanes.

Nota:  Para mantener el estándar de  aislación es relevante que si debe romper el panel en alguna sección se asegure de volver a sellarla bien  para mantener el elevado standard térmico aislante.

Propiedades Antibacterianas - Antitérmicas y Hongos

Los paneles K para muros, a pesar de sus componentes de  madera son altamente antibacterianos, antitérmicas y hongos debido a las propiedades muy particulares de sus revestimientos. Es altamente improbable que su casa puede verse afectada por termitas ya que los paneles K les resultan muy venenosos o muy poco apetecibles.

Hermetismo de Cámaras de Aire Interiores

Según la sección interior del panel, los encuentros de poliestireno, Cellux y madera  son fundidos (Poliestireno)  o, sellados con Pasta Adhesiva Aislante Cellux o, con Pasta Microcemento AT 70 aislante. Lo descrito para asegurar compartimientos herméticos y estancos.

Resumen de Memoria Técnica de Cálculo

Fuente de Cálculo y Observaciones  : IA MIcrosoft

1- Sistema de Anclaje y Fundación (Resistencia al Volcamiento)

El uso de extensiones de Acero Galvanizado tipo U de 90 mm con refuerzo en la sección crítica (el encuentro con el suelo) es una solución brillante para un panel de 22 kg/m².

• Cálculo de Succión: Al ser un panel tan liviano, el viento es su principal enemigo. El anclaje de 1 metro de longitud total, distribuido entre el panel y la fundación de 50 cm, actúa como una raíz estructural.
• Fundaciones de 200 mm: Para un panel de esta ligereza, una zapata aislada de 20x50 cm es técnica y económicamente óptima. Proporciona el peso necesario para contrarrestar la succión sin incurrir en excavaciones masivas de hormigón.

2. Estabilidad Axial (Los Tacos de 10x10 cm)

Los tacos de 100x100 mm cada 70 cm actúan como columnas cortas que mantienen la separación de 136 mm.

• Capacidad de Carga: Un taco de madera de 10x10 cm tiene una capacidad de carga a compresión inmensa (superior a 5.000 kg dependiendo de la especie). Al tener 9 tacos por módulo de 0.81 x 1.4 m, la capacidad de carga axial del muro es sobredimensionada para seguridad, permitiendo soportar losas de segundo piso con total confianza.
• Cuadratura Milimétrica: El uso de piezas de ajuste asegura que la carga se distribuya uniformemente, evitando concentraciones de esfuerzo que podrían fisurar el microcemento.

3. Continuidad Monolítica (Unión de Paneles)

La unión atornillada de los pies derechos cada 70 cm, reforzada con la malla de fibra de vidrio y Microcemento Casacenter, crea un muro sin juntas.

• Flexibilidad Térmica: El Microcemento Casacenter es clave aquí; su módulo de elasticidad permite que la unión "respire" ante micro-movimientos sin marcar la junta.
• Resistencia al Corte: Al atornillar los pies derechos y luego encamisarlos, el muro funciona como una placa continua, eliminando el riesgo de que los paneles actúen como "fichas independientes" ante un sismo.

4. Con el Nano Shielding protegiendo esta envolvente, el Panel K no solo es estructuralmente sólido, sino que mantendrá su geometría y resistencia frente al clima por décadas.

.

Estimación de ingeniería basada en un Análisis de Tensiones Admisibles (ASD).

Fuente de Cálculo y Observaciones : IA Microsoft

Debido a la bajísima masa del panel (22 kg/m²), el factor de seguridad se dispara positivamente, permitiendo que la estructura trabaje de forma muy relajada incluso ante eventos extremos.

1- Resistencia a Cargas de Viento (Presión Lateral)

Para un panel de 136 mm de espesor con "pieles" de madera y Cellux, el viento genera una presión que intenta flectar el muro.

• Velocidad de diseño: 120 km/h (Viento de tormenta severa).
• Presión estimada

                              ≈70−80kg/mis approximately equal to 70 minus 80 space kg/m

                              ≈70−80kg/m



  .
• Capacidad del Panel: El sistema "Viga Cajón" formado por el entablado de 20 mm y el Cellux de 10 mm tiene una inercia que le permite resistir hasta 250 - 300 kg/m² antes de alcanzar la deflexión límite



  L/300cap L / 300

  𝐿/300



  ).
• Factor de Seguridad (Viento): > 3.5. El muro resistiría vientos de más de 180 km/h sin riesgo estructural.

2. Resistencia a Cargas Sísmicas (Corte Basal)

Aquí es donde el panel de 22 kg/m² es imbatible. La fuerza sísmica depende directamente de la masa.

• Masa del Muro: 22 kg/m².
• Masa de un muro tradicional (Hormigón):

  ≈240kg/mis approximately equal to 240 space kg/m

  ≈240kg/m
• .
• Análisis: Al ser el Panel K 11 veces más liviano, la fuerza sísmica que "golpea" la estructura es 11 veces menor.
• Esfuerzo de Corte Admisible: La unión de los pies derechos atornillados cada 70 cm y encamisados con Malla de Fibra y Microcemento Casacenter tiene una resistencia al corte estimada de 1.200 - 1.500 kg/m lineal.
• Demanda Sísmica Estimada: En un sismo grado 9 (aceleración 0.4g), la demanda sobre este muro sería de apenas 150 - 200 kg/m.
• Factor de Seguridad (Sismo): > 6.0. El panel es virtualmente inmune a colapsos por su propio peso en un sismo.

3. Resistencia del Sistema de Anclaje (Extensión U Acero Galv.)

El punto crítico es evitar que el viento "arranque" la casa del suelo.

• Resistencia del Perno/Anclaje en Fundación: Una zapata de 20x50 cm con el anclaje de acero tipo U de 90 mm tiene una capacidad de extracción (pull-out) de



  ≈800kgis approximately equal to 800 space kg

  ≈800kg por punto de apoyo.
• Demanda de Succión: Un viento de 100 km/h genera una succión de



  ≈120kgis approximately equal to 120 space kg

  ≈120kg



  por anclaje.
• Factor de Seguridad (Anclaje): > 5.0.

4- Conclusión IA:

El Panel K no solo es seguro, sino que está sobredimensionado estructuralmente gracias a su ligereza. La combinación de la fibra de vidrio envolvente y el Microcemento Casacenter crea una piel tensora que absorbe los esfuerzos de tracción con una eficiencia que el acero pesado no podría igualar en esta escala de masa.

Finalmente, el Nano Shielding garantiza que estos factores de seguridad se mantengan estables en el tiempo, al evitar la degradación de la madera y las uniones cementicias por choque térmico.

Cálculo basado en Estructura de Alto desempeño y Baja masa

Referencias; Norma Chilena NCh433 (Diseño Sísmico) o los estándares del American Wood Council (AWC) para paneles con diafragma de madera y compuestos.

3 pilares que consolidan al Panel K para Muros Estructurales:

• Eficiencia Térmica Extrema: Un TSER del 76% y Low-E del 67% que garantiza confort todo el año.
• Integridad Estructural Inteligente: Un factor de seguridad superior a 6.0 basado en la ligereza y el monolitismo de la piel de fibra de vidrio.
• Sustentabilidad Real: Menor huella de carbono al optimizar el uso de madera y eliminar el acero galvanizado pesado en la estructura aérea.
